不帶帽注油閥GV1(不銹鋼)

2016-07-09 13:34:17 | 類別：不帶帽脂油閥

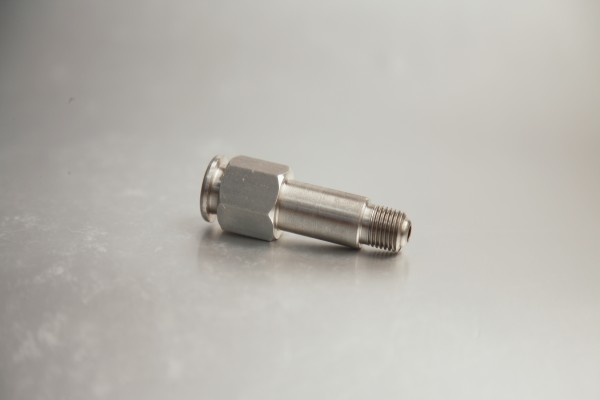

1、注油閥照片和簡圖：

2、材料配置明細欄：

3、規格型號：

4、備注：

①例如產品型號“GV1-E-120-CE”表示：不帶帽注脂閥GV1系列，NPT1/2規格，總長120mm，材料CE配置；

②其它詳見《不帶帽注脂閥技術參數及說明》。

《不帶帽注脂閥技術參數及說明》

1、適用范圍：

應用于平板閘閥、管線閥門、球閥、旋塞閥及注脂密封閥門等油膽輔助密封裝置。

2、執行標準：

此系列產品按照美國石油協會API-6A和API-6D標準設計制造。

3、產品試驗標準(GB/T13927-2008)：

4、用途：

閥門的閥座及閥桿的密封部位，可以加裝該注脂閥。當密封部位因磨損或其他原因產生泄漏時，通過注脂閥注入密封脂，起到密封作用，以便及時采取補救措施。

5、說明：

①表面涂鍍：碳鋼為鍍鋅(Fe/Ep、Zn8～18)或鍍(涂)鎳(Fe/Ep、Cu8Ni8b)

②客戶有其它需要材料(優質碳素結構鋼、合金結構鋼，不銹鋼有馬氏體型、奧氏體型、沉淀硬化型、鐵素型、奧氏體-鐵素型、耐腐蝕合金型、)、材料規格、外型尺寸、長度、安裝聯接螺紋、表面涂鍍等時另商定。

③在客戶沒有規定的情況下產品表面材質標識按我司標準執行。

④訂購時使用壓力應×≥1.2倍試驗壓力，換算方法1psi=6.895kpa（千帕）=0.006895Mpa（兆帕），例訂購5000psi壓力產品=5000×0.006895*1.25≥43Mpa。

6、型號編制說明：

6.1、型號編制： GV 1 - C × 052 AB H 060

6.2、排列順序號： ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① 代表該系列產品代號；

②代表產品結構形狀類別（該系列產品中的一種結構形狀，為“1”系列產品）；

③分隔符號“-”類同；

④代表聯接螺紋（¹/₄"-18NPT）；

⑤代表產品總長度，取整數，不足三位數前面加“0”

⑥代表材料配置簡寫（316）；

⑦代表密封方式（S為軟密封，H為硬密封，在未標示情況下為硬密封）

⑧代表產品液體試驗壓力參數(MPa)，取整數，不足三位數前面加“0”，（1MPa≈ 145psi）。
